XD-120真空泵

? ?隨州億豐泵業有限公司最新研制的單級多旋片式真空泵XD-120，具有結構簡單輕巧、真空度高、抽氣量大、適用范圍廣、使用壽命長、維修方便、可抽吸或壓縮空氣或性質類似于空氣的其他氣體、亦可抽吸含微塵氣體等。因此，廣泛應用于化工、輕工、醫療、石油、制藥、紡織等行業，亦可用于科研機構、大專及工礦企業等做科研用。隨著農村新能源的開發，尤其適用于沼氣車的使用，完成從沼氣池中抽吸沼渣后并集中排放。亦可用于噴灌車。但該泵不可抽吸含有酸喊等腐蝕性化學物質的氣體，以及對人體有害的氣體，也不能當水泵用。

二、工作原理

?如圖1所示，該泵由泵體、端蓋、轉子、旋片、軸承、皮帶輪、撥叉、離合爪、滑動爪、離合操作桿、油氣分離器、連通管、四通閥等組成。轉子中心偏置于泵體中心，且也泵體相切。兩端由軸承定位，由皮帶輪帶動旋轉，同時旋片亦隨著轉子的旋轉靠離心力從轉子體中滑出，或被泵殼推回，因此其頂端始終與泵體內腔壁接觸，使泵體、端蓋、轉子、旋片共同組成一個密閉的空間。四片旋片和轉子體將泵腔分為ABCD四個小腔。當泵開始工作時，轉子按圖中箭頭所示方向旋轉。以A空間為例，隨著前面旋片從進氣口滑過，密閉A小腔的體積逐漸增大，空間氣體密度逐漸減少，壓力降低迫使容器內的氣體通過吸氣口進入泵腔補充壓力，達到吸氣的目的。隨著后面旋片轉過吸氣口，A小腔吸氣結束。隨著轉子的繼續旋轉，小腔的體積逐漸減少，腔內的氣體逐漸被壓縮，壓力逐漸增大，當旋片滑過排氣口后，壓縮氣體從排氣口排出。其余小腔重復前面的動作。轉子不斷地旋轉，氣體則連續不斷地從進氣口吸入后排出氣口排出。從而使氣體源源不斷地從容器內吸出，達到形成真空的目的。排出的油氣混合氣體從泵排氣口進入油氣分離器除油后，從連通管進入四通閥后排出。當管路連接一定時，旋轉四通閥把手，可改變系統進排氣口位置，從而可將吸氣變?yōu)閴嚎s氣體。

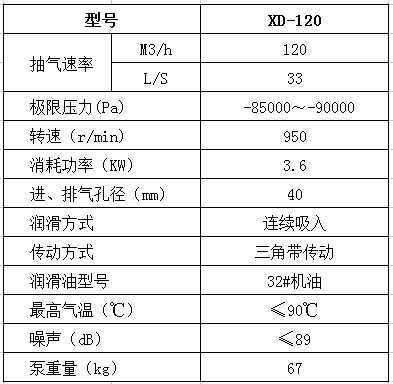

三、性能參數

四、安裝調試

1、用戶在收到真空泵后，必須檢查包裝是否完整，開箱后檢查貨物是否屬實，有無損壞生銹等現象，用手轉動泵皮帶輪，應輕松靈活，無碰撞感覺。

2、本產品應安裝在環境清潔、通風良好、平整寬敞、光線充足、干燥少塵的地方，使泵不受雨淋、日曬及水源。

3、三角帶輪及皮帶必須有防護罩罩住。

4、電動機必須接地線和過載保護。

5、電動機開關及電線均應確保安全。

6、開車前應先用檢查泵的轉動是否靈活，再用點動的方法檢查電動機的轉向是否正確并調整為正確轉向（正常安裝的泵，從皮帶輪端看為順時針方向旋轉。）檢查潤滑油是否足夠、皮帶是否松動、護罩是否牢固。

7、開車運轉后，傾聽一下有無異常聲音，并在運轉過程中隨時檢查泵的聲音是否正常，泵的溫度升高是否正常。

8、停車時，要先關閉進氣口的閥門，以避免返氣造成轉子反轉而使泵受傷，然后關閉電動機。

五、維修保養

1、真空泵應經常保持清潔，泵上不得放置其他物件。

2、經常注意皮帶松緊是否合適，每半年需調整一次。

3、應經常檢查油質是否正常，若已乳化則必須更換新油。

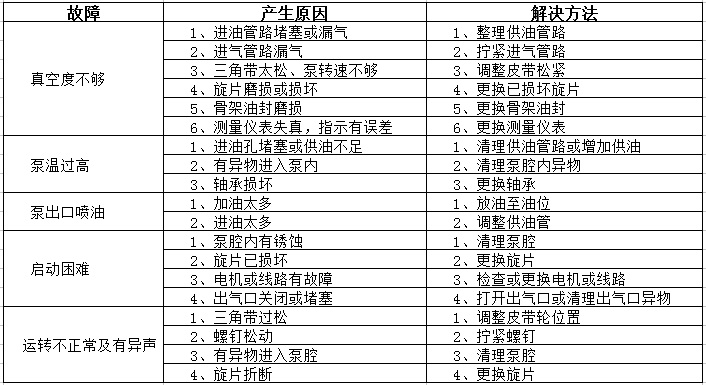

六、故障及解決方法

? ?當泵產生故障影響使用時，可參照下列方法解決或咨詢生產廠家解決：

七、外形與安裝尺寸
